Lieu d'origine:
Chine
Vidéo

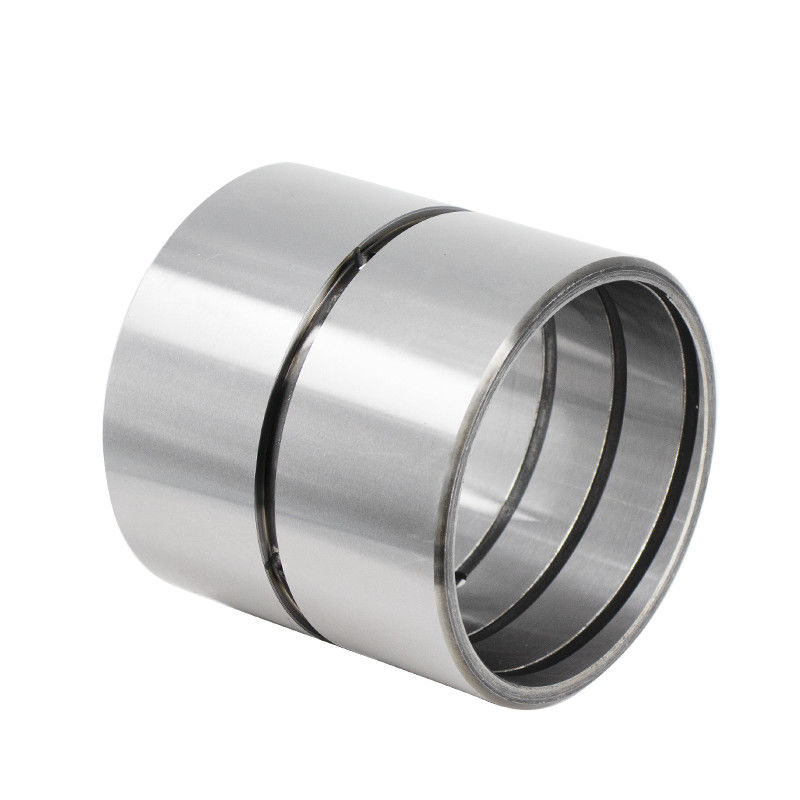

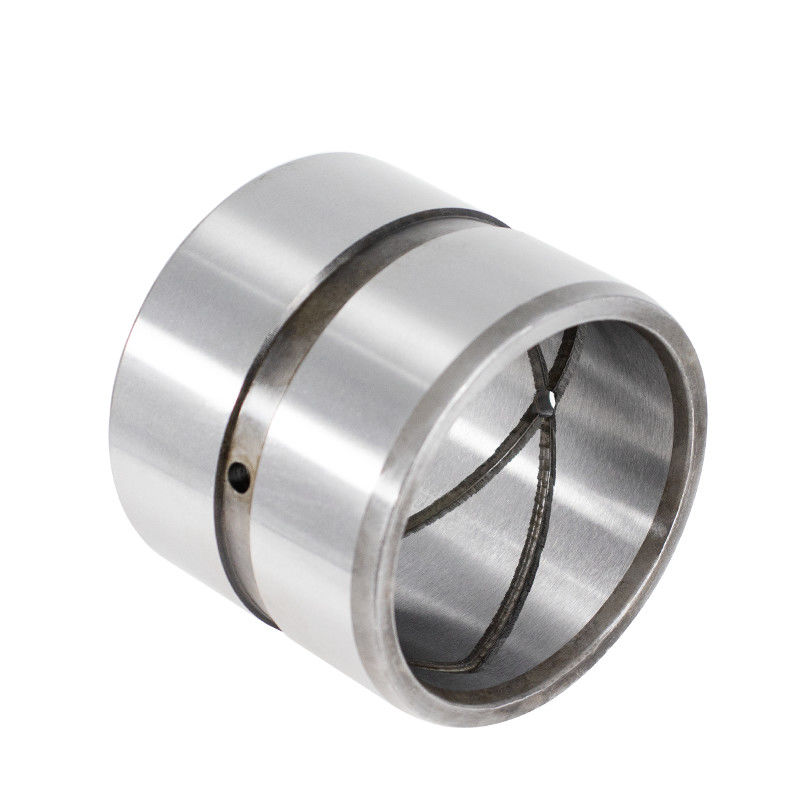

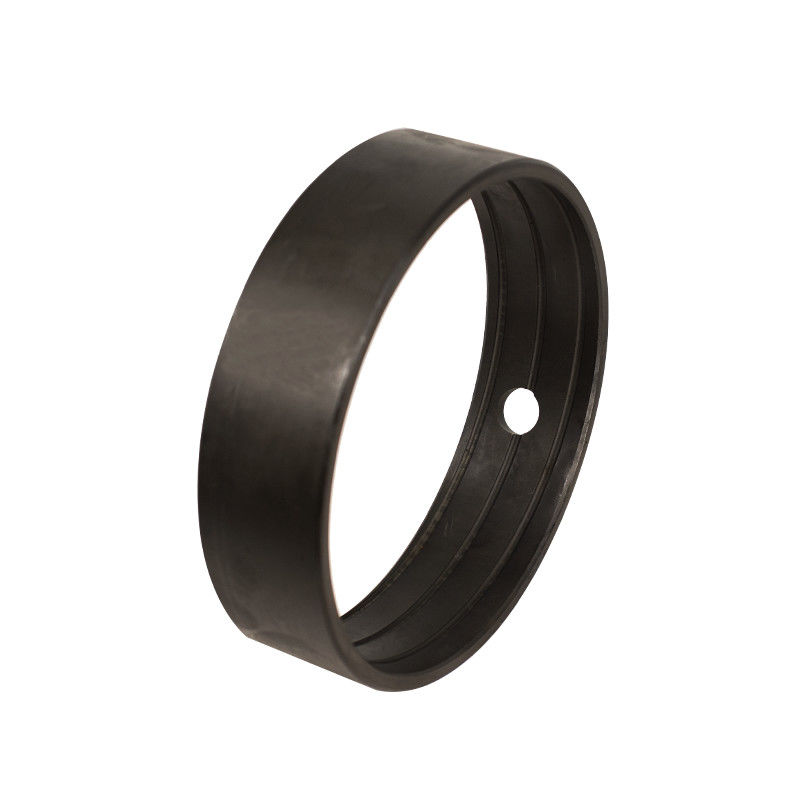

Une boîte de cylindre hydraulique est un type de boîte utilisée dans les cylindres hydrauliques pour fournir un soutien et réduire le frottement entre les pièces mobiles du cylindre.Les cylindres hydrauliques sont largement utilisés dans diverses applications, tels que les équipements de construction, les machines industrielles et les systèmes automobiles, pour convertir la pression du fluide en mouvement linéaire.
Voici quelques aspects clés liés aux boîtiers hydrauliques:
Matériau: Les boîtiers de cylindres hydrauliques sont généralement fabriqués à partir de matériaux offrant une bonne résistance à l'usure, une grande capacité de charge et un faible frottement.Les matériaux couramment utilisés pour les boîtiers de cylindres hydrauliques comprennent le bronze, en fonte ou en matériaux composites ayant des propriétés autolubrifiantes.
Considérations de conception: lors du choix d'une boîte de cylindre hydraulique, les facteurs de conception importants à prendre en considération comprennent le diamètre intérieur (ID), le diamètre extérieur (OD), la longueur, les tolérances,type de lubrification (auto lubrifiante ou nécessitant une lubrification externe), et la compatibilité avec les conditions de fonctionnement de la bouteille.
Capacité de charge: les boîtiers de cylindres hydrauliques sont conçus pour résister aux charges et aux pressions exercées à l'intérieur du cylindre hydraulique.La bonne sélection du matériau de boîte et de la taille est cruciale pour s'assurer qu'il peut gérer les exigences de charge spécifiques de la bouteille.

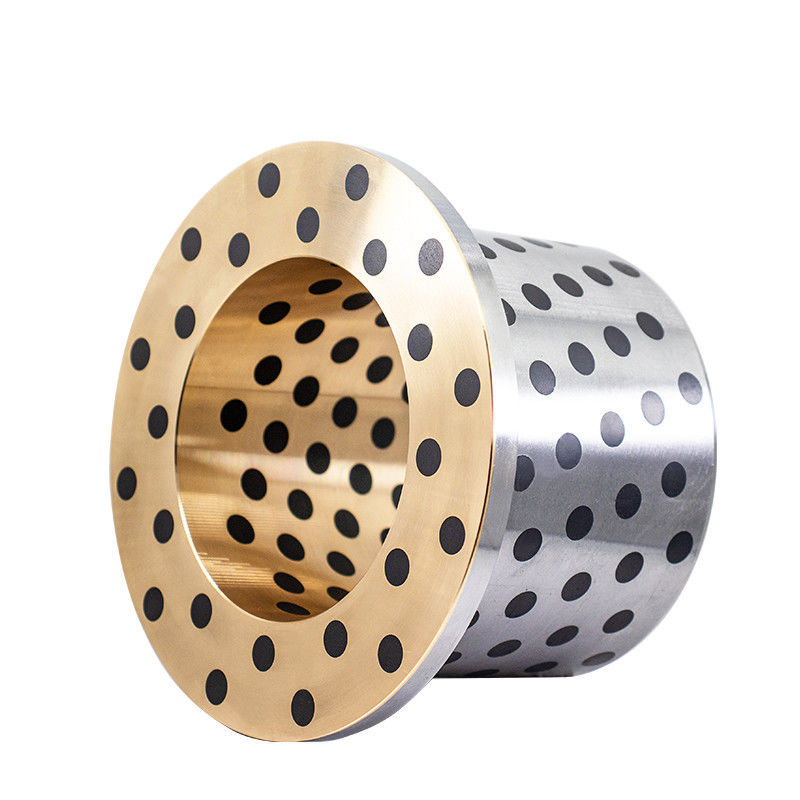

Lubrification: Certaines boîtes de cylindres hydrauliques sont auto-lubrifiantes, ce qui signifie qu'elles ont des lubrifiants intégrés ou sont fabriquées à partir de matériaux qui fournissent des propriétés de lubrification inhérentes.Cela réduit le besoin de lubrification et d'entretien supplémentairesCependant, certaines boîtes peuvent nécessiter une lubrification externe par des raccords de graisse ou des ports d'huile.
Installation: Les boîtiers hydrauliques sont généralement montés par pressage ou installés par d'autres méthodes appropriées dans le boîtier ou les points de montage du cylindre.L'ajustement et l'alignement précis de la boîte sont cruciaux pour assurer un bon fonctionnement et minimiser l'usure.
|
Indice de performance
|
|
Données
|
|
|
Dureté
|
HRC
|
58 à 62
|
|
|
Charge maximale
|
N/mm2
|
250
|
|
|
Vitesse linéaire maximale
|
m/s
|
0.1
|
|
|
Valeur PV maximale
|
N/mm2.m/s
|
1.5
|
|
|
Limites de température de travail
|
°C
|
-100 à +350
|
|
|
Coefficient de dépense linéaire
|
10 à 5°C
|
1.1
|
|
|
Indice de performance
|
|
Données
|
|
|
Dureté
|
HV
|
≥ 650
|
|
|
Charge maximale
|
N/mm2
|
200
|
|
|
Vitesse linéaire maximale
|
m/s
|
0.1
|
|
|
Valeur PV maximale
|
N/mm2.m/s
|
1.5
|
|
|
Limites de température de travail
|
°C
|
-100 à +350
|
|
|
Coefficient de dépense linéaire
|
10 à 5°C
|
1.1
|
|
|
Indice de performance
|
|
Données
|
|
|
Dureté
|
HV
|
≥ 650
|
|
|
Charge maximale
|
N/mm2
|
200
|
|
|
Vitesse linéaire maximale
|
m/s
|
0.1
|
|
|
Valeur PV maximale
|
N/mm2.m/s
|
1.5
|
|
|
Limites de température de travail
|
°C
|
-100 à +350
|
|
|
Coefficient de dépense linéaire
|
10 à 5°C
|
1.1
|
|
|
Matériau et boîtiers
caractéristiques
|
|
valeur
|
Compagnie
|
valeur
|
|
|
Charge maximale
|
MPa
|
100
|
PSI
|
145,00
|
|
|
température de fonctionnement
|
°C
|
- 40 à 300
|
°F
|
-40 à 572
|
|
|
Vitesse linéaire maximale
|
m/s
|
0.5
|
fpm
|
100
|
|
|
Valeur PV maximale
|
Le débit d'air doit être supérieur ou égal à:
|
1.65
|
PIS x fpm
|
48,000
|
|
|
Dureté minimale de la couche coulissante
|
HB
|
210
|
HB
|
210
|
|
|
Dureté minimale des deux parties
|
HRC
|
40
|
HRC
|
40
|
|
